Древесину, употребляемую в конструкциях, работающих в тяжелых влажных условиях, обрабатывают специальными химическими материалами — антисептиками, водорастворимыми или маслянистыми.
Водорастворимые антисептики применяются для антисептирования древесины в конструкциях, работающих в закрытых помещениях и не подвергающихся обильному увлажнению.
Маслянистые антисептики применяются для антисептирования древесины в конструкциях, работающих во влажных условиях и на открытом воздухе (шпалы, столбы, элементы зданий), соприкасающиеся с камнем, железом или грантом.
В качестве воднорастворимых антисептиков широко распространены фтористый и кремнефтористый натрий, медный купорос.
Фтористый натрий в товарном виде представляет белый или сероватый порошок без запаха. Дает слабый, 3,5—4,5%-ный, насыщенный раствор. Является ядом для грибков, насекомых, животных и человека. Древесину и сталь не разрушает. При соединении с мелом, известью, алебастром, цементом переходит в нерастворимые соединения и теряет свои антисептирующие свойства. Исходя из этого, раствор антисептика надо приготовлять на умягченной воде с небольшим содержанием -известковых. солей, а при хранении и работе с раствором не допускать смешивания его с указанными выше материалами.
Фтористый натрий технический, вырабатываемый в соответствии с ГОСТ 2871-45, содержит 76—96% чистого антисептика, фтористый натрий термический, вырабатываемый по ТУ МХП 2257-50, содержит 65%, фтористый натрий плавленый, вырабатываемый по ТУ МПС, содержит только 32—33% чистого антисептика.
Фтористый натрий применяется в Виде насыщенного водного раствора для пропитки древесины или в виде насты, наносимой на поверхность деревянных деталей.
Рецептура приготовления растворов или паст дается из расчета на фтористый натрий технический. При использовании термического и плавленого фтористого натрия дозировка их должна быть увеличена в соответствии с содержанием в них чистого фтористого натрия.
Крем нефеористый натрий товарном виде представляет собой белый или сероватый, а иногда и желтоватый порошок. Обладает более низкой растворимостью, чем фтористый натрий — всего 0,65% в холодной и 2,5% в горячей воде. Для повышения растворимости при изготовлении рабочего раствора в него вводят (кальцинированную соду, технический аммиак или другие подобные .материалы.
Кремнефтористый натрий обладает теми же: антисептируюшими свойствами, что и чистый фтористый натрий. Вырабатывается по ГОСТ 87-41 трех сортов в зависимости от содержания чистого антисептика: 1-й сорт 95% 2-й — 93%, 3-й сорт — 75%
Способ применения тот же, что и фтористого натрия.
Медный купорос в товарном виде представляет собой синие полупрозрачные кристаллы. Хорошо растворяется в воде, образуя насыщенный раствор концентрации до 28%. Значительно менее ядовит, чем хлористый натрий разрушает металлы.
Концентрация рабочего раствора медного купороса, применяемого для антисептирования, составляет 5 — 10%. Применяется для антисептирования деревянных конструкций при ремонте зданий, профилактической обработке пиломатериалов и возведения животноводческих построек. Раствор медного купороса безопасен для животных.
Наиболее распространенными маслянистыми антисептиками являются каменноугольное креозотовое масло, антраценовое масло карболинеум, а также торфяная, древесная, сланцевая, коксовая и другие смолы.
Каменноугольное креозотовое масло — наиболее распространенный антисептик, представляет собой темную маслянистую жидкость со специфическим запахом. Сильный яд для грибков и насекомых, поражает кожу человека и животных. Древесину и металлы не разрушает. Не вымывается водой и обладает большой устойчивостью.
Антраценовое масло и карболинеум — продукты перегонки каменного угля, обладают теми же. свойствами, что и креозотовое масло.
Смолы древесная, торфяная и т. п. обладают значительно худшими антисептирующими свойствами и применяются как местные материалы при антисептировании деталей малоответственных сооружений.
Маслянистые антисептики применяются в натуральном виде, при большой вязкости разбавляются органическими растворителями. Способы антисептирования
Надежность и долговечность действия антисептика определяются не только его свойствами, но и1 способом обработки древесины антисептиками. Наилучшие результаты дает сквозная пропитка древесины антисептиками. Однако процесс сквозной пропитки дорог и малопроизводителен и применяется только в заводских условиях Наиболее распространена поверхностная пропитка древесины антисептиками. Такую пропитку можно производить за счет заполнения антисептиками пустот в сухой древесине или за счет диффузии, возникающей между раствором анти° септика и влагой, которая содержится в сырой древесине.
Поверхностная пропитка сухой древесины может производиться как маслянистыми, так и водными антисептиками. За счет диффузии сырая древесина пропитывается только во-днорастворимыми антисептиками.
При поверхностной пропитке древесину погружают в рабочий раствор антисептика или наносят этот раствор на ее поверхность. Поверхностная пропитка, происходящая за счет диффузии, производится нанесением на поверхность древесины специальных паст, содержащих в себе водно-растворимые антисептики.
Пропитка древесины способом погружения в ванны производится в заводских условиях и дает наилучшие результаты.
При нанесении раствора на поверхность деталей антисептик глубоко не проникает в древесину и поэтому этот способ применяется только как профилактическое средство для хранения пиломатериалов и антисептирования деталей, работающих в удовлетворительных влажностных условиях. Раствор антисептика наносится методом пульверизации простейшими опрыскивателями или кистями.
Мелкие детали из сухого материала рациональней пропитывать погружением в раствор антисептика.
На строительной площадке эффективней всего производить антисепти-рование пастами. При этом способе проникновение антисептика в глубь древесины происходит за счет диффузии на протяжении всего времени, пока не высохнет древесина.
Наиболее благоприятная влажность древесины для проникновения антисептика — 40 — 50% и температура — 18 градусов. Однако допускается антисептирование и при более низкой и даже минусовой температуре. Пасты „наносятся пистолетами с помощью сжатого воздуха, гидропультами или малярными кистями. Места врубок и сопряжений, торцы деталей должны обрабатываться особо тщательно.
Антисептированные детали должг ны храниться под навесом и защищаться от попадания на них влаге при укладке в сооружения, при антисептировании фтористым натрием на них не должна попадать штукатурка, побелка и другие строительные pat створы, так как от этого теряются антисептирующие свойства фторнстого натрия.
Детали или их части, работающие при большой влажности, для преду* преждения вымывания антисептика после покрытия пастами защищают сверху слоем гидроизоляции.
Гидроизоляция производится неф-тебитумом с добавкой растворителя, каменноугольным лаком или другими смолами. Гидроизоляция наносится на подсушенную пасту из расчета 1—1,5. кг нефтебитума или 0,4— 0,6 кг каменноугольного лака на 1 м3 обрабатываемой поверхности.
Гидроизоляция концов балок, стоек и столбов в местах соприкосновения их с грунтом производится толем или пергамином на соответствующих пастах.
Сухим антисептиком в виде порошка обрабатываются опилки, если их используют как утеплитель при возведении временных зданий. На 1 м3 опилок идет 2,5 кг фтористого натрия.
Сухим способом антисептируются: также детали, изготовленные из лесоматериалов с влажностью 60% и выше. Для этого фтористый натрий или фтористый аммоний в порошке смешивается с опилками в пропорции 45—60 кг антисептика на 1 м3; опилок. Кремнефтористый натрий в этом случае применять не следует из-за его плохой растворимости. Полученной смесью выстилают дно траншеи, выкопанной в земле, в которую плотно, без прокладок, укла«5 дывают детали с пересыпкой и утрамбовкой каждого ряда этой же смесью. Сверху детали закрывают рулонным материалом, который присыпают землей.
За 1 — 2 месяца древесина в траншее пропитывается на всю глубину заболони.
Антисептирование столбов, стоек, стульев, изготовляемых из непросу-шенного лесоматериала, можно производить путем предварительного обжига части столба, подлежащей закапыванию, с последующей пропиткой маслянистыми антисептиками. После подсушки пропитанную часть столбов покрывают слоем гидроизоляции.
Антисептические пасты и водные растворы антисептиков
Пасты приготовляются из порошкообразного воднорастворимого антисептика, чаще всего фтористого натрия, и вяжущего вещества: нефтебитума, каменноугольного лака, экстракта сульфитовых щелоков и глины см. табл. 99, 100, 101).
По количеству антисептика, наносимого на 1 м2 поверхности, пасты делаются марками 100 и 200. Паста марки 100 наносится слоем толщиной до 0,5 мм, а марки 200 — до 1 мм.
Применение паст той или другой марки определяется размером поперечного сечения деталей и условиями их работы.
Для приготовления пасты сначала глину смешивают с водой и выдерживают в течение 10 — 12 часов. Затем туда вводят каменноугольный лак при тщательном перемешивании массы.
После этого в массу постепенно вводят порошок антисептика, предварительно просеянного через сито с отверстиями не более 1 мм2. В зимнее время воду и каменноугольный лак подогревают до 40 — 50°.
Каменноугольный лак, называемый кузбасслаком, должен соответствовать ГОСТ В1709-42. Он представляет собой вязкую жидкость из пека и каменноугольной смолы темного цвета. Лак делается двух сортов: А и Б.
Экстракт сульфитных щелоков часто называют сульфитно-спиртовой бардой, приготовляется он из отходов целлюлозно-бумажного производства. Представляет собой твердое вещество темно-коричневого, цвета, при повышении температуры размягчается, хорошо растворяется в теплой воде. Экстракт может быть заменен недефицитным клеем, торфяная пыль— мелкими древесными опилками.
Экстракт сульфитных щелоков разбивается на мелкие кусочки и. растворяется в воде, в полученный раствор добавляется торфяная пыль при тщательном перемешивании, а затем загружается фтористый натрий, смоченный водой. Смесь тщательно перемешивают.
Нефтебитум является продуктом перегонки нефти, по своим качествам он должен соответствовать ГОСТ-1644-46, для паст применяется битум твердых марок III—IV.
Нефтебитум, предварительно размельченный, расплавляется в котле, подогреваемом на легком огне. В расплавленный битум, когда костер потушен, вводится зеленое масло или керосин при непрерывном перемешивании, после . перемешивания засыпается последовательно торфяная пыль и фтористый натрий, смоченный зеленым маслом или керосином. Водой смачивать фтористый натрий нельзя во избежание вспенивания пасты.
Торфяная пыль также должна быть сухой. Вода не должна попадать в нефтебитум.
Нефтебитум в растворе в зеленом масле или керосине применяется в качестве гидроизоляционной обмазки.
Зеленое масло тоже является продуктом перегонки нефти, представляет собой легковоспламеняющуюся жидкость, поэтому нефтебитум должен нагреваться до температуры не выше 50°.
Паста на экстракте из кремнефто-ристого натрия содержит в себе кальцинированную соду для повышения ргтгворимости кремнефтористого натрия (см. табл. 102).
В горячую воду добавляется предварительно увлажненный кремнефто-ристый натрий и тщательно перемешивается, затем туда постепенно при непрерывном перемешивании вводит ся сода. Если соду всыпать сразу, pacTBOip вскипит и выбросится из сосуда. После окончания выделения из раствора пузырьков туда вводят раствор экстракта сульфитных щелоков и весь раствор перемешивают.

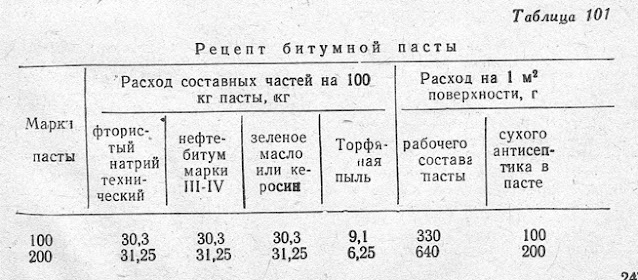

Таблица 101 Рецепт битумной пасты
Таблица 102 Рецепт пасты на экстракте из кремнефтористого натрия

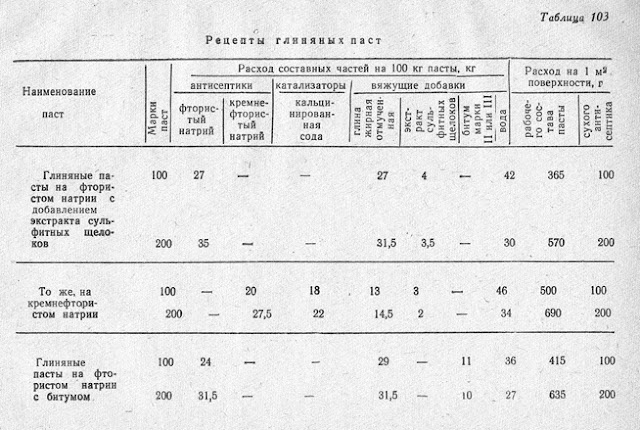

Таблица 103 Рецепты глиняных паст
Иногда для повышения вязкости в пасту добавляют торфяную пыль или мелкие опилки в количествах, принятых для изготовления такой же пасты из фтористого натрия.
Пасту для повышения растворимо" сти кремнефтористого натрия зимой и летом при употреблении необходимо держать в подогретом состоянии — до 30 — 40°.
Глиняные пасты с добавкой экстракта сульфитных щелоков приготовляются так же как и экстрактовые, глиняный раствор добавляют в конце процесса приготовления пасты.
При приготовлении глиняных паст с добавкой битума предварительно расплавленный битум вливают в глиняный раствор, при этом температура глиняного раствора должна быть выше температуры битума. Вместо экстракта сульф'итных щелоков может применяться водяорастворимый клей.
Глина, применяемая для приготовления паст, должна быть жирная, чистая, отмученная водой или просеянная через сито. Вместо обычной глины лучше применять каолин (табл. 103). Рабочие растворы для пропитки приготовляются по рецептам табл 104.
Дозировка товарного антисептика должна корректироваться с учетом содержания в нем химически чистого антисептика.
Анилиновая краска вводится для окраски антисептируемых деталей, что необходимо для контроля за производством работ по антисептированию, так как раствор антисептика без краски бесцветен и не окрашивает древесину.
В воду, желательно подогретую, а при приготовлении раствора -из кремнефтористого натрия обязательно подогретую до 30 — 40°, вводится хорошо измельченный, просеянный антисептик и перемешивается. Затем в раствор при применении кремнефгористого натрия постепенно добавляется (кальцинированная сода при непрерывном перемешивании. Анилиновый краситель вводится в готовый раствор.
В рабочих растворах перед употреблением нужно проверить содержание фтористого натрия. Раствор с •концентрацией фтористого натрия ниже 3% не обеспечивает защиты древесины от поражения грибками и насекомыми.
Контроль производится ареометром-денсиметром, он имеет шкалу от 1000 до 1400 делений и изготовляег-ся по ГОСТ 1300-41. При содержании в растворе 3% фтористого катрия показания ареометра должны быть 1030 при температуре раствора 20— 25°.
Детали зданий и сооружений, подлежащие антисептированию
Открытые сооружения — башни, эстакады. столбы и, фундаменты, цоколи.
Иногда для повышения вязкости в пасту добавляют торфяную пыль или мелкие опилки в количествах, принятых для изготовления такой же пасты из фтористого натрия.
Пасту для повышения растворимо" сти кремнефтористого натрия зимой и летом при употреблении необходимо держать в подогретом состоянии — до 30 — 40°.
Глиняные пасты с добавкой экстракта сульфитных щелоков приготовляются так же как и экстрактовые, глиняный раствор добавляют в конце процесса приготовления пасты.
При приготовлении глиняных паст с добавкой битума предварительно расплавленный битум вливают в глиняный раствор, при этом температура глиняного раствора должна быть выше температуры битума. Вместо экстракта сульф'итных щелоков может применяться водяорастворимый клей.
Глина, применяемая для приготовления паст, должна быть жирная, чистая, отмученная водой или просеянная через сито. Вместо обычной глины лучше применять каолин (табл. 103). Рабочие растворы для пропитки приготовляются по рецептам табл 104.
Дозировка товарного антисептика должна корректироваться с учетом содержания в нем химически чистого антисептика.
Анилиновая краска вводится для окраски антисептируемых деталей, что необходимо для контроля за производством работ по антисептированию, так как раствор антисептика без краски бесцветен и не окрашивает древесину.
В воду, желательно подогретую, а при приготовлении раствора -из кремнефтористого натрия обязательно подогретую до 30 — 40°, вводится хорошо измельченный, просеянный антисептик и перемешивается. Затем в раствор при применении кремнефгористого натрия постепенно добавляется (кальцинированная сода при непрерывном перемешивании. Анилиновый краситель вводится в готовый раствор.
В рабочих растворах перед употреблением нужно проверить содержание фтористого натрия. Раствор с •концентрацией фтористого натрия ниже 3% не обеспечивает защиты древесины от поражения грибками и насекомыми.
Контроль производится ареометром-денсиметром, он имеет шкалу от 1000 до 1400 делений и изготовляег-ся по ГОСТ 1300-41. При содержании в растворе 3% фтористого катрия показания ареометра должны быть 1030 при температуре раствора 20— 25°.
Детали зданий и сооружений, подлежащие антисептированию
Открытые сооружения — башни, эстакады. столбы и, фундаменты, цоколи.
1. Элементы, закапываемые в грунт, столбы, шпалы, мостовые брусья, стулья фундамента и т. д. могут быть антисептированы:
а) масляными антисептиками под давлением;
б) масляными антисептиками с предварительным прогревом;
в) масляными и водными растворами антисептиков в горяче-холодных ваннах. При пропитке водным раствором антисептика.обязательна последующая гидроизоляция на длину части детали, находящуюся в грунте;
г) пастами марки 200 при двукратной обмазке с последующей гидроизоляцией закапываемой части детали в грунт плюс 25 см;
д) обжиг, с последующей пропиткой в горячем растворе масляного яли воднорастворимого антисептика и с гидроизоляцией.
2. Места соединений деревянных элементов — врубки, торцы и верхние грани горизонтальных и наклонных элементов, эксплуатируемых на открытом воздухе, обрабатываются пастами марки
3. Элементы цоколей, соприкасающиеся с грунтом, засыпкой или каменной кладкой:
А. Элементы крупного сечения антисептируются:
а) маслянистыми антисептиками в горяче-холодных ваннах;
б) воднорастворимыми антисептиками в горяче-холодных ваннах с последующей гидроизоляцией;
в) пастами марки 200 с последующей гидроизоляцией.
Б. Элементы мелкого сечения (подкладки, вкладыши) могут антисептн-роваться теми же средствами и способами, что указано выше.
При обработке пастами применяется паста марки 100.
Детали стен и перегородок
1. Нижние венцы и обвязки наружных стен можно антисептировать водным раствором антисептика в горяче-холодных ваннах или пастами марки 200 и в том и в другом случае € последующей гидроизоляцией мест соприкосновения деталей с кладкой.
2. Нижние венцы и обвязки внутренних несущих (.капитальных) стен рекомендуется обрабатывать теми же антисептиками, только вместо пасты 200 применять пасту марки 100.
3. Венцы, обвязки стен и врубки на уровне междуэтажных или чердачных перекрытий, врубки концов балок, в стенах антисептируются в случае изготовления из сырой древесины, а также и из сухой, если возможно увлажнение во время производства работ или эксплуатации. Антисептирование производится методом пропитки в горяче-холодных ваннах водным раствором антисептика или обмазкой пастой марки 100.
4. Каркасные утепленные наружные стены, стойки, подкосы, обшивка наружная и внутренняя, располагаемая под окнами 1-го и 2-го этажа, элементы засыпных перегородок антисептируются пропиткой в горяче-холодных ваннах воднорастворимы-ми антисептиками или обмазкой пастой марки 100. Если указанные элементы изготовлены из сухого лесоматериала и при строительстве исключена возможность их увлажнения, допускается усиленное (двукратное) поверхностное антисептирование.
5. Детали перегородок и внутренних стен в полосе 0,5 м, примыкающей к наружным каменным стенам, а также в санитарных узлах, в кух-нях, ..у раковин, пропитываются в горяче-холодных ваннах водными растворами антисептиков или обрабатываются пастами марки 100.
Цокольные перекрытия, полы 1-го этажа.
1. Цокольные перекрытия по балкам с накатом:
а) балки, лаги, черепные бруски, доски черного пола, элементы щиго-
вого наката антисептируются вод нерастворимым антисептиком в горячее-холодных или только горячих ваннах, обмазкой пастой марки 100.
При изготовлении деталей из сухих пиломатериалов допустимо поверхностное антисептирование водно-растворимыми антисептиками;
б) настил под паркет из сухих пиломатериалов не антисептируется. Настил из сырого пиломатериала или увлажненный во время производства работ антисептируется методом пропитки б горячих ваннах вод-норастворимыми антисептиками или усиленной поверхностной двукратной пропиткой.
2. Цокольные перекрытия по балкам без наката и полы на лагах по кирпичным стойкам:
а) балки, лаги, доски черного пола и нижние обвязки перегородок антисептируются пропиткой в горяче-холодных ваннах воднораствЪримымк антисептиками, обмазкой пастой марки 100. При изготовлении из сухих лесоматериалов допускается уси^ ленное поверхностное антисептирова-ние воднорастворимыми антисептиками;
б) детали настила чистого пола с не лицевой стороны антисептируются пастами марки 100, поверхностным нанесением раствора воднораствори-мого антисептика.
Беспустотные дощатые полы по подстилающему слою подготовке.
1. Лаги, утапливаемые в подстилающий слой, могут пропитываться под давлением маслянистыми антисептиками или в горяче-холодных ваннах воднарастворимым антисептиком. Могут также обрабатываться пастами марки 200 с последующей сплошной гидроизоляцией.
2. Доски черного пола: пропитка в горяче-холодных ваннах водным раствором антисептика, усиленная пропитка в горячих ваннах, обработка пастами марки 200 с последующей гидроизоляцией.
3. Доски чистого пола-с нелицевой стороны и по-кромкам антисептируются пастами марки 100 с последующей обработкой битумом при отсутствии черного пола.
4. Торцовые полы антисептируются методом пропитай в горяче-холодных ваннах маслянистыми или воднора-створимыми антисептиками с последующей гидроизоляцией или только в горячих ваннах водными растворами антисептика с последующей гидроизоляцией.
Междуэтажные и чердачные перекрытия.
1. Концы балок и прогонов, заделываемые в каменные стены наглухо, антисептируются пастами марки 200 с последующей гидроизоляцией боковых поверхностей, торец обмазывать гидроизоляционным материалом ни в коем случае нельзя. Можно также пропитывать в горяче-холодных ваннах воднорастворимыми антисептиками или производить усиленное поверхностное антисептирование с тщательной обработкой трещин, с последующей гидроизоляцией мест соприкосновения деталей с кладкой.
2. Концы балок и прогонов, укладываемые в .каменные стены, антисептируются в горяче-холодных ваннах воднорастворимыми антисептиками или обмазываются пастами марки 100 с последующей гидроизоляцией мест соприкосновения с каменными стенами.
3. Балки, прогоны и черепные бруски междуэтажных и чердачных перекрытий, в пролетной части, лаги, укладываемые на железобетонные перекрытия . по кирпичным бетонным или деревянным подкладкам, пропитываются в горяче-холодных ваннах водным раствором антисептиков или обмазываются пастами марки 100, допускается также усиленное поверхностное антисептирование водными растворами антисептиков.
4. Детали накатов чердачных и междуэтажных перекрытий в полутораметровой зоне вдоль наружных каменных стен пропитываются в горяче-холодных ваннах водным растг вором антисептика или обрабатываются пастами марки 100. При изготовлении из сухого лесоматериала допускается усиленное поверхностное антисептирование воднорастворимыми антисептиками.
Деревянные междуэтажные и чердачные перекрытия по открытым балкам в санитарных узлах.
1. Балки по верхней кромке иле всей поверхности пропитываются в горяче-холодных ваннах воднорастворимыми антисептиками или обрабатываются пастами марки 200.
Детали дощатых настилов подвергаются, усиленной пропитке в горяче-холодных ваннах водным раствором антисептиков или подвергаюются обработке пастами марки 20$ как в первом, так -и во втором случае, с последующей гидроизоляцией.
3. Подшивка потолка чердачных перекрытий над ванными и душевыми пропитывается воднорастворимш-ми антисептиками в горячехолоцныж ваннах или обрабатывается пастамв марки 100, допускается также усиленная .пропитка в горячих ваннах.
Прочие части здания.
1. Мауэрлаты по каменным наруж' ным стенам со стороны соприкосновения с кладкой и опорные частя стропильных ног у мауэрлатов обра» батываются пастами марки 200 с последующей гидроизоляцией со стороны кладки.
2. Оконные и дверные коробки в наружных стенах со стороны примыкания к стенам обрабатываются пастами марки 100 с последующей гидроизоляцией в местах примыкания к каменной кладке, допускается установка коробок без антисептирова-ния с прокладкой антисептированной пакли или войлока.
3. Деревянные стойки, колонны в местах примыкания к каменным фундаментам и в толще перекрытий обрабатываются пастами марки 200 с последующей гидроизоляцией мест примыкания к каменной кладке.
А. Элементы крупного сечения антисептируются:
а) маслянистыми антисептиками в горяче-холодных ваннах;
б) воднорастворимыми антисептиками в горяче-холодных ваннах с последующей гидроизоляцией;
в) пастами марки 200 с последующей гидроизоляцией.
Б. Элементы мелкого сечения (подкладки, вкладыши) могут антисептн-роваться теми же средствами и способами, что указано выше.
При обработке пастами применяется паста марки 100.
Детали стен и перегородок
1. Нижние венцы и обвязки наружных стен можно антисептировать водным раствором антисептика в горяче-холодных ваннах или пастами марки 200 и в том и в другом случае € последующей гидроизоляцией мест соприкосновения деталей с кладкой.
2. Нижние венцы и обвязки внутренних несущих (.капитальных) стен рекомендуется обрабатывать теми же антисептиками, только вместо пасты 200 применять пасту марки 100.
3. Венцы, обвязки стен и врубки на уровне междуэтажных или чердачных перекрытий, врубки концов балок, в стенах антисептируются в случае изготовления из сырой древесины, а также и из сухой, если возможно увлажнение во время производства работ или эксплуатации. Антисептирование производится методом пропитки в горяче-холодных ваннах водным раствором антисептика или обмазкой пастой марки 100.
4. Каркасные утепленные наружные стены, стойки, подкосы, обшивка наружная и внутренняя, располагаемая под окнами 1-го и 2-го этажа, элементы засыпных перегородок антисептируются пропиткой в горяче-холодных ваннах воднорастворимы-ми антисептиками или обмазкой пастой марки 100. Если указанные элементы изготовлены из сухого лесоматериала и при строительстве исключена возможность их увлажнения, допускается усиленное (двукратное) поверхностное антисептирование.
5. Детали перегородок и внутренних стен в полосе 0,5 м, примыкающей к наружным каменным стенам, а также в санитарных узлах, в кух-нях, ..у раковин, пропитываются в горяче-холодных ваннах водными растворами антисептиков или обрабатываются пастами марки 100.
Цокольные перекрытия, полы 1-го этажа.
1. Цокольные перекрытия по балкам с накатом:
а) балки, лаги, черепные бруски, доски черного пола, элементы щиго-
вого наката антисептируются вод нерастворимым антисептиком в горячее-холодных или только горячих ваннах, обмазкой пастой марки 100.
При изготовлении деталей из сухих пиломатериалов допустимо поверхностное антисептирование водно-растворимыми антисептиками;
б) настил под паркет из сухих пиломатериалов не антисептируется. Настил из сырого пиломатериала или увлажненный во время производства работ антисептируется методом пропитки б горячих ваннах вод-норастворимыми антисептиками или усиленной поверхностной двукратной пропиткой.
2. Цокольные перекрытия по балкам без наката и полы на лагах по кирпичным стойкам:
а) балки, лаги, доски черного пола и нижние обвязки перегородок антисептируются пропиткой в горяче-холодных ваннах воднораствЪримымк антисептиками, обмазкой пастой марки 100. При изготовлении из сухих лесоматериалов допускается уси^ ленное поверхностное антисептирова-ние воднорастворимыми антисептиками;
б) детали настила чистого пола с не лицевой стороны антисептируются пастами марки 100, поверхностным нанесением раствора воднораствори-мого антисептика.
Беспустотные дощатые полы по подстилающему слою подготовке.
1. Лаги, утапливаемые в подстилающий слой, могут пропитываться под давлением маслянистыми антисептиками или в горяче-холодных ваннах воднарастворимым антисептиком. Могут также обрабатываться пастами марки 200 с последующей сплошной гидроизоляцией.
2. Доски черного пола: пропитка в горяче-холодных ваннах водным раствором антисептика, усиленная пропитка в горячих ваннах, обработка пастами марки 200 с последующей гидроизоляцией.
3. Доски чистого пола-с нелицевой стороны и по-кромкам антисептируются пастами марки 100 с последующей обработкой битумом при отсутствии черного пола.
4. Торцовые полы антисептируются методом пропитай в горяче-холодных ваннах маслянистыми или воднора-створимыми антисептиками с последующей гидроизоляцией или только в горячих ваннах водными растворами антисептика с последующей гидроизоляцией.
Междуэтажные и чердачные перекрытия.
1. Концы балок и прогонов, заделываемые в каменные стены наглухо, антисептируются пастами марки 200 с последующей гидроизоляцией боковых поверхностей, торец обмазывать гидроизоляционным материалом ни в коем случае нельзя. Можно также пропитывать в горяче-холодных ваннах воднорастворимыми антисептиками или производить усиленное поверхностное антисептирование с тщательной обработкой трещин, с последующей гидроизоляцией мест соприкосновения деталей с кладкой.
2. Концы балок и прогонов, укладываемые в .каменные стены, антисептируются в горяче-холодных ваннах воднорастворимыми антисептиками или обмазываются пастами марки 100 с последующей гидроизоляцией мест соприкосновения с каменными стенами.
3. Балки, прогоны и черепные бруски междуэтажных и чердачных перекрытий, в пролетной части, лаги, укладываемые на железобетонные перекрытия . по кирпичным бетонным или деревянным подкладкам, пропитываются в горяче-холодных ваннах водным раствором антисептиков или обмазываются пастами марки 100, допускается также усиленное поверхностное антисептирование водными растворами антисептиков.
4. Детали накатов чердачных и междуэтажных перекрытий в полутораметровой зоне вдоль наружных каменных стен пропитываются в горяче-холодных ваннах водным растг вором антисептика или обрабатываются пастами марки 100. При изготовлении из сухого лесоматериала допускается усиленное поверхностное антисептирование воднорастворимыми антисептиками.
Деревянные междуэтажные и чердачные перекрытия по открытым балкам в санитарных узлах.
1. Балки по верхней кромке иле всей поверхности пропитываются в горяче-холодных ваннах воднорастворимыми антисептиками или обрабатываются пастами марки 200.
Детали дощатых настилов подвергаются, усиленной пропитке в горяче-холодных ваннах водным раствором антисептиков или подвергаюются обработке пастами марки 20$ как в первом, так -и во втором случае, с последующей гидроизоляцией.
3. Подшивка потолка чердачных перекрытий над ванными и душевыми пропитывается воднорастворимш-ми антисептиками в горячехолоцныж ваннах или обрабатывается пастамв марки 100, допускается также усиленная .пропитка в горячих ваннах.
Прочие части здания.
1. Мауэрлаты по каменным наруж' ным стенам со стороны соприкосновения с кладкой и опорные частя стропильных ног у мауэрлатов обра» батываются пастами марки 200 с последующей гидроизоляцией со стороны кладки.
2. Оконные и дверные коробки в наружных стенах со стороны примыкания к стенам обрабатываются пастами марки 100 с последующей гидроизоляцией в местах примыкания к каменной кладке, допускается установка коробок без антисептирова-ния с прокладкой антисептированной пакли или войлока.
3. Деревянные стойки, колонны в местах примыкания к каменным фундаментам и в толще перекрытий обрабатываются пастами марки 200 с последующей гидроизоляцией мест примыкания к каменной кладке.
Где бесплатно взять оргстекло видео
Комментариев нет:
Отправить комментарий
