Столярный и плотничный ручной инструмент

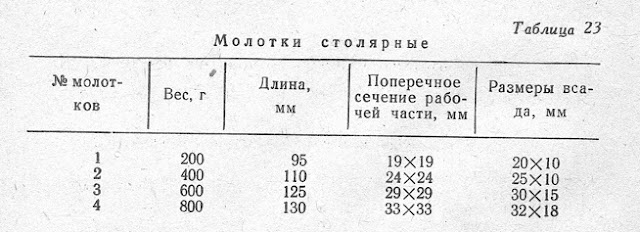

Таблица 23 Молотки столярные
Для предохранения ручек стамесок, долот от растрескивания при долблении вместо металлических молотков пользуются киянками. Киянки делают из древесины березы (свилеватой), вяза, ясеня, клена и т. д. Вес киянок — от 400 до 800 г.
Пиление ножовками применяется при небольших длинах пропила и в тех случаях, когда лучковую пилу использовать неудобно. Узкие (курковые) ножовки применяются для пиления по криволинейным очертания. Наградкой производят пиление в щитах поперек волокон при выборке в них прямых пазов или в ласточкин хвост (см. табл. 24). Для фигурного строгания применяют инструменты, показанные на рис. 10, для плоского — см. табл. 26.
Для предохранения ручек стамесок, долот от растрескивания при долблении вместо металлических молотков пользуются киянками. Киянки делают из древесины березы (свилеватой), вяза, ясеня, клена и т. д. Вес киянок — от 400 до 800 г.
Пиление ножовками применяется при небольших длинах пропила и в тех случаях, когда лучковую пилу использовать неудобно. Узкие (курковые) ножовки применяются для пиления по криволинейным очертания. Наградкой производят пиление в щитах поперек волокон при выборке в них прямых пазов или в ласточкин хвост (см. табл. 24). Для фигурного строгания применяют инструменты, показанные на рис. 10, для плоского — см. табл. 26.
Таблица 26 Рубаночные колодки и железки
Горбачи употребляются при обработке вогнутых и выпуклых поверхностей. Размеры железок те же, что и у одинарных и двойных рубанков.
Зензубель применяется для отборки и зачистки фальцев разного размера. Длина колодки 250 мм, ширина 40 мм, высота 80 мм. Железка зензубеля имеет форму лопатки, ширина ее 15—20 мм в лезвии и 7 мм в хвосте. Лезвие бывает прямое я скошенное.
Фальцгобель служит для тех же целей, что и зензубель, но им можно отобрать фальц только одного размера. Размер железки — 180 X15X4 мм.
Шпунтубель употребляется для отборки на кромках досок шпунта. Он состоит из двух колодок, соединенных друг е другом винтами. Одна из колодок имеет отверстие для железки, а вторая является направляющей планкой. Шпунтубель имеет набор железок разной ширины.
Галтель применяется для отборки полукруглых выемок (желобов) различной ширины и глубины. Размер железки — 180 X 5 —35 X 4 мм. Режущая кромка железок закруглена.
Фигарей применяется в столярном деле для отборки широкого профиля или широкой фаски на краях филенок из массива. Имеет широкую фигурную или наклонную подошву. Железки инструмента фигурные или косые, шириной до 90 мм.
Штапгобель применяется в столярном деле для профилирования штаников. Колодки штапгобелей бывают разной ширины. Лезвие железки и подошва обычно вогнутые. Размер железок — 180 X 10 — 25 X 4 мм.
Федергобель употребляется для выборки на кромках досок гребня, вставляемого в шпунт. Железка имеет П образную форму.
Грунтубель употребляется для зачистки трапециевидного паза в направлении поперек волокон и для отборки его после пропила по краям наградной. Размеры железок — 100—130 X 10 — 20 X 5—8 мм.
Калевка употребляется для строгания фасонных профилей. Размер железки — 180 X 10 — 50X4 мм.
Цикля употребляется для зачисти поверхности древесины. Размеры железок— 100—150 X 60—90 X0,8— 1,5 мм. Наладка и заточка ручного строгального инструмента
Наладка ручного строгального инструмента заключается в установке железок на требуемую толщину стружки. Железки медведки и шерхебеля выпускают за плоскость подошвы колодки до 3 мм. Лезвие железок одинарных и двойных рубанков выпускают на 0,1 —0,3 мм.
Заточку железок производят на точилах, брусках, смоченных водой, правку железок — на оселке. Оселок должен быть смочен водой или смазан маслом. При окончательной доводке на оселке железку надо повертывать то тыльной, то лицевой стороной. Остроту лезвия железки проверяют проведением пальца, смоченного водой, поперек лезвия в нескольких местах. Прямолинейность лезвия проверяется прикладыванием к нему кромкой линейки. Прямоугольность лезвия к ребру железки проверяют угольником. Угол заточки проверяют шаблоном, представляющим собой пластинку с вырезанными на ней углами 20; 25; 30; 45°.
Таблица 27 Размеры и назначение стамесок и долот
Стамески и долота применяются яри ручном долблении гнезд или отверстий. Стамесками также зачищают стенки гнезд и отверстий при ручном долблении. Кроме того, стамеками производятся следующие работы: подстрагивание, подчистка швов, зачистка гнезд под оконные и дверные петли, резание по линейке, снятие фасок, зачистка торцов и др.

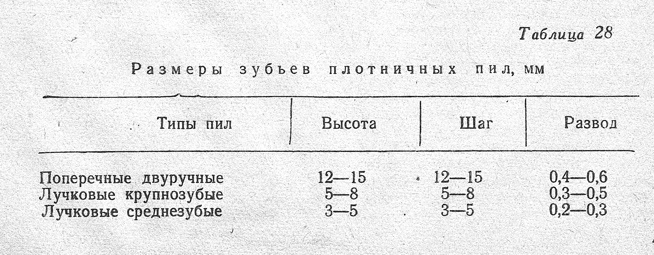

Таблица 28 Размеры зубьев плотничных пил, мм
Рис. 13. Верстак
Стелюгой пользуются при грубых и простых работах (пиление и строгание досок и брусьев и др.).
Цвенки употребляются для склеивания щитов. Цвинки бывают с винтами и клиньями. Для лучшего зажима клинья не должны быть крутыми. Цвинки с винтами могут быть, как деревянными, так и металлическими.
Струбцины употребляются для шлейки, прижатия досок к крышке верстака при распиловке и других операциях. Струбцины изготовляют деревянные и металлические. Инструмент для отделки древесины
Для шпатлевки древесины пользуются шпателями. Шпатели изготовляют деревянные и металлические. Краски и лаки наносят щетинными кистями, слой краски разравнивают кистью-флейцем из барсучьего или беличьего волоса.
Для нанесения спиртовых лаков и полировки поверхности лакокрасочного покрытия пользуются тампонами.
Спиртовые лаки наносятся тампоном в виде простого комка ваты, завернутого в марлю. Тампон для полирования делается из комка вязальной шерсти, завернутой в полотняную материю.
Горбачи употребляются при обработке вогнутых и выпуклых поверхностей. Размеры железок те же, что и у одинарных и двойных рубанков.
Зензубель применяется для отборки и зачистки фальцев разного размера. Длина колодки 250 мм, ширина 40 мм, высота 80 мм. Железка зензубеля имеет форму лопатки, ширина ее 15—20 мм в лезвии и 7 мм в хвосте. Лезвие бывает прямое я скошенное.
Фальцгобель служит для тех же целей, что и зензубель, но им можно отобрать фальц только одного размера. Размер железки — 180 X15X4 мм.
Шпунтубель употребляется для отборки на кромках досок шпунта. Он состоит из двух колодок, соединенных друг е другом винтами. Одна из колодок имеет отверстие для железки, а вторая является направляющей планкой. Шпунтубель имеет набор железок разной ширины.
Галтель применяется для отборки полукруглых выемок (желобов) различной ширины и глубины. Размер железки — 180 X 5 —35 X 4 мм. Режущая кромка железок закруглена.
Фигарей применяется в столярном деле для отборки широкого профиля или широкой фаски на краях филенок из массива. Имеет широкую фигурную или наклонную подошву. Железки инструмента фигурные или косые, шириной до 90 мм.
Штапгобель применяется в столярном деле для профилирования штаников. Колодки штапгобелей бывают разной ширины. Лезвие железки и подошва обычно вогнутые. Размер железок — 180 X 10 — 25 X 4 мм.
Федергобель употребляется для выборки на кромках досок гребня, вставляемого в шпунт. Железка имеет П образную форму.
Грунтубель употребляется для зачистки трапециевидного паза в направлении поперек волокон и для отборки его после пропила по краям наградной. Размеры железок — 100—130 X 10 — 20 X 5—8 мм.
Калевка употребляется для строгания фасонных профилей. Размер железки — 180 X 10 — 50X4 мм.
Цикля употребляется для зачисти поверхности древесины. Размеры железок— 100—150 X 60—90 X0,8— 1,5 мм. Наладка и заточка ручного строгального инструмента
Наладка ручного строгального инструмента заключается в установке железок на требуемую толщину стружки. Железки медведки и шерхебеля выпускают за плоскость подошвы колодки до 3 мм. Лезвие железок одинарных и двойных рубанков выпускают на 0,1 —0,3 мм.
Заточку железок производят на точилах, брусках, смоченных водой, правку железок — на оселке. Оселок должен быть смочен водой или смазан маслом. При окончательной доводке на оселке железку надо повертывать то тыльной, то лицевой стороной. Остроту лезвия железки проверяют проведением пальца, смоченного водой, поперек лезвия в нескольких местах. Прямолинейность лезвия проверяется прикладыванием к нему кромкой линейки. Прямоугольность лезвия к ребру железки проверяют угольником. Угол заточки проверяют шаблоном, представляющим собой пластинку с вырезанными на ней углами 20; 25; 30; 45°.
Рис. 9. Столярные пилы-ножовки и наградка: а — широкая толстая ножовка, б — широкая тонкая ножовка с накладкой, в —узкая ножовка, г — пила-наградка.
Стамески и долота (см. табл. 27).
Стамески и долота (см. табл. 27).
Стамески и долота применяются яри ручном долблении гнезд или отверстий. Стамесками также зачищают стенки гнезд и отверстий при ручном долблении. Кроме того, стамеками производятся следующие работы: подстрагивание, подчистка швов, зачистка гнезд под оконные и дверные петли, резание по линейке, снятие фасок, зачистка торцов и др.
Рис. 10. Инструменты для фигурного строгания: 1 — горбачи, 2 — зензубель, 3—фальцгобель, 4— шпунтубель.
Приспособления для сверления
При сверлении древесины вручную для закрепления сверл и их вращения применяются коловороты, винтовые дрели, шестеренчатые дрели, ручные настольные сверлильные станки и др.
Коловорот состоит из стальной скобы, вращающейся в деревянной головке (грибке) при помощи боковой ручки, насаженной на среднюю часть скобы. На нижней части скобы установлен зажимный патрон для сверл.
Винтовая дрель состоит из стального стержня, имеющего по всей длине винтовую резьбу. Стержень свободно вращается в верхней упорной головке благодаря последовательному перемещению вверх и вниз надетой на нее ручки. К нижнему концу стержня прикрепляется патрон.
Шестеренчатая дрель представляет собой стержень с патроном, вращающийся с помощью двух шестерен, имеющих коническую резьбу. Ведущая шестерня вращается боковой ручкой. В вертикальном положении дрель удерживается за верхнюю рукоятку стержня.
Ручной сверлильный станок представляет собой обычную шестереночную дрель, установленную на металлическую станину.
Мерительный и разметочный инструмент (рис. 11).
Метры и рулетпки служат для измерения линейных размеров материалов, деталей, для разметки лесоматериалов на детали. Рулетки бывают матерчатые и металлические. Длина рулеток — I; 2; 10 и 20 м. Рулетки и метры разделены на дециметры, сантиметры и миллиметры.
Шнур служит для отбивки линий при разметке лесных материалов для отески, окантовки и продольного распиливания. Для нанесения линией на материале шнур натирают мелом или углем. Обычно к шнуру на один конец прикрепляют весок — груз в виде металлической конусной гирыш весом 400 г. Весок служит для проверки вертикальности. Веском с металлической линейкой Л. А. Жильцова (рис. 11, 3) можно проверить величину отклонения от вертикали.
Приспособления для сверления
При сверлении древесины вручную для закрепления сверл и их вращения применяются коловороты, винтовые дрели, шестеренчатые дрели, ручные настольные сверлильные станки и др.
Коловорот состоит из стальной скобы, вращающейся в деревянной головке (грибке) при помощи боковой ручки, насаженной на среднюю часть скобы. На нижней части скобы установлен зажимный патрон для сверл.
Винтовая дрель состоит из стального стержня, имеющего по всей длине винтовую резьбу. Стержень свободно вращается в верхней упорной головке благодаря последовательному перемещению вверх и вниз надетой на нее ручки. К нижнему концу стержня прикрепляется патрон.
Шестеренчатая дрель представляет собой стержень с патроном, вращающийся с помощью двух шестерен, имеющих коническую резьбу. Ведущая шестерня вращается боковой ручкой. В вертикальном положении дрель удерживается за верхнюю рукоятку стержня.
Ручной сверлильный станок представляет собой обычную шестереночную дрель, установленную на металлическую станину.
Мерительный и разметочный инструмент (рис. 11).
Метры и рулетпки служат для измерения линейных размеров материалов, деталей, для разметки лесоматериалов на детали. Рулетки бывают матерчатые и металлические. Длина рулеток — I; 2; 10 и 20 м. Рулетки и метры разделены на дециметры, сантиметры и миллиметры.
Шнур служит для отбивки линий при разметке лесных материалов для отески, окантовки и продольного распиливания. Для нанесения линией на материале шнур натирают мелом или углем. Обычно к шнуру на один конец прикрепляют весок — груз в виде металлической конусной гирыш весом 400 г. Весок служит для проверки вертикальности. Веском с металлической линейкой Л. А. Жильцова (рис. 11, 3) можно проверить величину отклонения от вертикали.
Рис. 11. Основные измерительные, разметочные и проверочные инструменты: 1 — рулетка, 2 — метр, 3 — шнур с веском 4 - угольник, 5 — ярунок, 6 — уровень, 7 — малка металлическая, 8 — рейсмус, 9 - скоба, 10 — отволока, 11 — черта, 12 — циркуль.
Уровень служит для определения горизонтального положения предмета.
Угольник применяется при расчерчивании прямых углов и при разметке пиломатериалов, для оторцовки брусков в шипах и т. д. Угольники бывают деревянные и металлические, с делениями и без делений.
Ярунок применяется для расчерчивания линий под углом 45 и 135°, например, при поперечном раскрое пиломатериалов на «ус».
Малка служит для расчерчивания углов любой величины. При устанрв-ке линейки на заданный угол положение ее фиксируется винтом с барашковой головкой. Малки делают деревянные и металлические. Линейки малок бывают с делениями и без делений.
Рейсмус применяется для разметки параллельных линий при продольном распиливании, строгании в размер, выпиловки шипов и проушин и т. п.
Скоба применяется для разметки шипов и проушин, отволока — для проводки различных линий вдоль доски и бруска, черта — для причерчивания сплачиваемых бревен.
Циркуль употребляют для вычерчивания дуг и окружностей, для нанесения размеров при мелкой разметке. Циркулем делается разметка на торцах при отеске бревен.
Штангенциркуль применяется в столярных работах для измерения размеров шипов, гнезд, толщины и ширины деталей, отверстий в деталях т т., д. Штангенциркули изготовляют с верхним пределом измерения от 100 до 4000 мм и точностью отсчета от 0,02 до 0,1 мм.
Микрометры применяются для наружных измерений при изготовлении инструмента, калибров и т. п. Цена деления микрометра—0,01 мм. Верхние границы измерения микрометрами лежат в пределах от 25 до 1250 мм.
Уровень служит для определения горизонтального положения предмета.
Угольник применяется при расчерчивании прямых углов и при разметке пиломатериалов, для оторцовки брусков в шипах и т. д. Угольники бывают деревянные и металлические, с делениями и без делений.
Ярунок применяется для расчерчивания линий под углом 45 и 135°, например, при поперечном раскрое пиломатериалов на «ус».
Малка служит для расчерчивания углов любой величины. При устанрв-ке линейки на заданный угол положение ее фиксируется винтом с барашковой головкой. Малки делают деревянные и металлические. Линейки малок бывают с делениями и без делений.
Рейсмус применяется для разметки параллельных линий при продольном распиливании, строгании в размер, выпиловки шипов и проушин и т. п.
Скоба применяется для разметки шипов и проушин, отволока — для проводки различных линий вдоль доски и бруска, черта — для причерчивания сплачиваемых бревен.
Циркуль употребляют для вычерчивания дуг и окружностей, для нанесения размеров при мелкой разметке. Циркулем делается разметка на торцах при отеске бревен.
Штангенциркуль применяется в столярных работах для измерения размеров шипов, гнезд, толщины и ширины деталей, отверстий в деталях т т., д. Штангенциркули изготовляют с верхним пределом измерения от 100 до 4000 мм и точностью отсчета от 0,02 до 0,1 мм.
Микрометры применяются для наружных измерений при изготовлении инструмента, калибров и т. п. Цена деления микрометра—0,01 мм. Верхние границы измерения микрометрами лежат в пределах от 25 до 1250 мм.
Топоры
Топоры до сего времени, особенно в сельской местности, являются необходимым инструментом, несмотря на то, что при отеске бревен до 30% древесины уходит в щепу. Топор применяется для тески, рубки, подтесок, затесок, вырубок и т. п.
Топор имеет заостренное лезвие. Лезвие топора должно иметь с двух сторон фаски, образующие угол заострения около 30°. Вес топоров колеблется от 1,1 до 1,75 кг. Топорище изготовляется из сухой древесшш лиственных пород (березы, ясеня, вяза, бука). Точку топоров производят на мокром круглом точиле, затем заточку на бруске и правку на оселке. Пилы плотничные
При производстве плотничных работ применяют двуручные пилы для поперечной распиловки, лучковые пилы для продольной и поперечной рас-пиловон древесины и пилы универсального применения. Зубья таких пил видны на рис. 12.
Зубья пил для поперечного распиливания имеют форму равнобедренного треугольника. Обе боковые грани затачиваются под углом ср = 45—60°. Два рядом стоящих зуба затачиваются с разных сторон. Углы заострения fi- делаются для мягкой древесины равными 45—60°, а для твердой — 50—60°. Величину развода делают 0,3—0,6 мм. Зубья пил для продольного распиливания имеют угол заострения р = 45—60°, угол у = 90°.
Зубья пил для универсального применения имеют угол заострения Р = 55—65°, задняя грань зубьев имеет боковую заточку (расточку) под углом у = 70—80°.
Заточка зубьев пил производится после их разводки. Ручные пилы затачиваются трехгранными напильниками с мелкой насечкой. Высота всех зубьев пилы должна быть одинаковой, также должен быть одинаковым и шаг зубьев по всему полотну пилы. Приспособления для столярных работ
Для всевозможных столярных работ применяется верстак (рис. 13). Верстак имеет двое тисков: передние и задние. Задними тисками- закрепляют отрезки досок при продольном пилений, бруски и доски — при строгании и др. Передними тисками закрепляют бруски при зарезке шипов и проушин, фуговке кромок делянок и др. Крышка верстака делается из древесины твердых пород толщиной 70 — 80 мм.
Топоры до сего времени, особенно в сельской местности, являются необходимым инструментом, несмотря на то, что при отеске бревен до 30% древесины уходит в щепу. Топор применяется для тески, рубки, подтесок, затесок, вырубок и т. п.
Топор имеет заостренное лезвие. Лезвие топора должно иметь с двух сторон фаски, образующие угол заострения около 30°. Вес топоров колеблется от 1,1 до 1,75 кг. Топорище изготовляется из сухой древесшш лиственных пород (березы, ясеня, вяза, бука). Точку топоров производят на мокром круглом точиле, затем заточку на бруске и правку на оселке. Пилы плотничные
При производстве плотничных работ применяют двуручные пилы для поперечной распиловки, лучковые пилы для продольной и поперечной рас-пиловон древесины и пилы универсального применения. Зубья таких пил видны на рис. 12.
Зубья пил для поперечного распиливания имеют форму равнобедренного треугольника. Обе боковые грани затачиваются под углом ср = 45—60°. Два рядом стоящих зуба затачиваются с разных сторон. Углы заострения fi- делаются для мягкой древесины равными 45—60°, а для твердой — 50—60°. Величину развода делают 0,3—0,6 мм. Зубья пил для продольного распиливания имеют угол заострения р = 45—60°, угол у = 90°.
Зубья пил для универсального применения имеют угол заострения Р = 55—65°, задняя грань зубьев имеет боковую заточку (расточку) под углом у = 70—80°.
Заточка зубьев пил производится после их разводки. Ручные пилы затачиваются трехгранными напильниками с мелкой насечкой. Высота всех зубьев пилы должна быть одинаковой, также должен быть одинаковым и шаг зубьев по всему полотну пилы. Приспособления для столярных работ
Для всевозможных столярных работ применяется верстак (рис. 13). Верстак имеет двое тисков: передние и задние. Задними тисками- закрепляют отрезки досок при продольном пилений, бруски и доски — при строгании и др. Передними тисками закрепляют бруски при зарезке шипов и проушин, фуговке кромок делянок и др. Крышка верстака делается из древесины твердых пород толщиной 70 — 80 мм.
Рис 12. Формы зубьев пил: а— для поперечного распиливания, б — для продольного распиливания, в — универсального применения, 1 — передняя грань, 2 — задняя грань, 3 — короткая режущая кромка.
Стелюгой пользуются при грубых и простых работах (пиление и строгание досок и брусьев и др.).
Цвенки употребляются для склеивания щитов. Цвинки бывают с винтами и клиньями. Для лучшего зажима клинья не должны быть крутыми. Цвинки с винтами могут быть, как деревянными, так и металлическими.
Струбцины употребляются для шлейки, прижатия досок к крышке верстака при распиловке и других операциях. Струбцины изготовляют деревянные и металлические. Инструмент для отделки древесины
Для шпатлевки древесины пользуются шпателями. Шпатели изготовляют деревянные и металлические. Краски и лаки наносят щетинными кистями, слой краски разравнивают кистью-флейцем из барсучьего или беличьего волоса.
Для нанесения спиртовых лаков и полировки поверхности лакокрасочного покрытия пользуются тампонами.
Спиртовые лаки наносятся тампоном в виде простого комка ваты, завернутого в марлю. Тампон для полирования делается из комка вязальной шерсти, завернутой в полотняную материю.
