Тумбочка щитовой конструкции (рис. 76) состоит из тех же деталей, что и тумбочка рамочной конструкции.

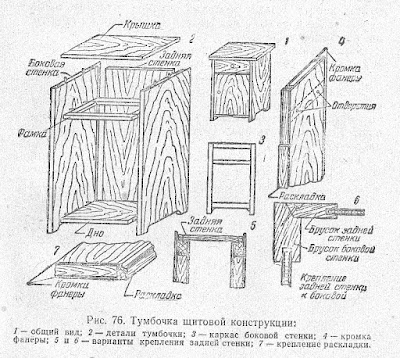

Рис. 76. Тумбочка щитовой конструкцию
1 — общий вид; 2 — детали тумбочки; 3 — каркас боковой стенки; 4 — кромка фанеры; 5 и 6 —варианты крепления задней стенки; 7 - крепление раскладки.

Прежде всего изготовляются каркасы для двух боковых стенок. Затем собирают их, проверяют и склеивают. После этого наклеивают на них с одной или лучше с двух сторон фанеру, но так, чтобы с лицевой стороны фанера имела припуск к задней стенке на 10 — 30 мм, т. е. на толщину задней .стенки. Этот припуск нужен для того, чтобы закрыть торцы задней стенки.

С лицевой стороны брусок и кромки фанеры фугуют и закрывают их раскладкой, т. е. наклеивают брусочек той породы дерева, которой фанеруется или облицовывается тумбочка. После высыхания клея раскладку прифуговывают с двух сторон. Для крепления верхней б нижней рамки в стенках по месту прохождения брусков сверлят отверстия для вставки нагелей.

Затем изготовляют две или три рамки, одну подъящичную, другую для дна и третью, для полки.

Изготовив рамки, приступают сначала к сборке стенок насухо, затем с рамками на клею. Заднюю стенку изготовляют из фанеры, лучше всего 6 — 8 миллиметровой толщины или рамочной конструкции со вставкой фанерной филенки толщиной 4 мм. Вырезав по размеру заднюю стенку, ее вставляют на клею между выпущен­ными кромками фанеры и дополнительно крепят гвоздями или шурупами.

Точно так же вставляют и крепят заднюю стенку рамочной конструкции. Как только высохнет клей, выступавшие кромки фанеры срезают заподлицо с задней стенкой и производят зачистку.

Задние стенки рамочной конструкции можно крепить шурупами к боковым. В брусках боковых стенок можно выбрать прямые четверти нужной глубины и ширины и вставить туда фанерную или заднюю-стенку.рамочной конструкции.

После этого изготовляют каркас или рамку для крышки, наклеивают на нее с двух сторон фанеру, закрывают кромки раскладками, которые в углах срезают на ус. Зачистив крышку, ее крепят с помощью клея и нагелей к боковым стенкам, изготовляют дверку и ящики, навешивают дверки и. крепят различную фурнитуру. На время окрашивания, лакирования или полирования вся наружная фурнитура снимается.

Рис. 77 Конструкция тумбочки под телеви­зор и радиоприемник.

Тумбочка под. телевизор и радиоприемник (рис. 77) щитовой конструкции, фанерованная красным деревом и полированная. На столе тумбочки стоит телевизор, а в нише радиоприемник. В тумбочке имеются три ящика. Один ящик высотой 50 мм находится под крышкой. Он предназначен для хранения радиотелевизионных программ и т. п.

Второй, более глубокий ящик рассчитан для хранения патефона или проигрывателя небольших размеров.

Когда их нет, то он может быть использован для хранения патефонных пластинок в вертикальном положении или для других целей. Третий ящик используется для хранения радиоламп, антенн, проводов и т. д. Два отделения с левой и правой стороны, закрываемые дверками, служат для хранения пластинок, магнитофонных лент и других целей.

Кроме этого варианта тумбочки можно другие. Тумбочки могут закрываться двумя или одной дверкой или быть открытыми.

Рис. 78. Легкие столики: 1 — общий вид; 2 — виды царг; 3 — ножка.

Изготовление легких столиков доступно каждому. Они могут служить для разных целей. Конструкций столиков много, мы рассмотрим, некоторые из них. На рисунке 78 показаны три столика с крышками разной формы на трех и четырех ножках.

Крышки стола могут быть легкими, фанерными. Тол­щина фанеры 5 — 8. мм.

Изготовляются столики следующим образом. Преж­де всего готовят крышку. Затем строгают три или четыре бруска шириной 50 — 60, толщиной 25 — 50 мм, размечают их на крышке, метят места их нахождения, долбят или сверлят в них гнезда для ножек и приклеивают изготовленные царги с помощью клея к крышке. Затем делают необходимой формы и толщины ножки, устраи­вают в их верхней части шипы нужного размера, крепят клеем ножки к царгам.

Рис. 79. Стол щитовой конструкции:

1 — общий вид; 2 — боковая стенка; 3 — горизонтальная царга и каркасы.

Для устойчивости .ножки рекомендуется ставить с некоторым уширением к низу. Для этого в царгах устраивают гнезда для ножек также под. нужным углом.

Крышку стола можно не только приклеить, но и дополнительно прибить гвоздями. Шляпки гвоздей можно закрыть, наклеив на первую крышку вторую.

Изготовленные столики можно покрыть лаком ила окрасить масляной краской.
