Створные переплеты бывают простые и с форточкой. При изготовлении створных переплетов отливы устраивают по нижним брускам створок и по нижнему бруску фрамуги. Это делается для того, чтобы предупредить возможное затекание воды с фрамуги на верхние бруски створок.
Рис. 43. Брусок с калевкой.
В данном примере мы рассмотрим переплеты, открывающиеся внутрь помещения. Для украшения переплета бруски применяются профилированные с калевками.

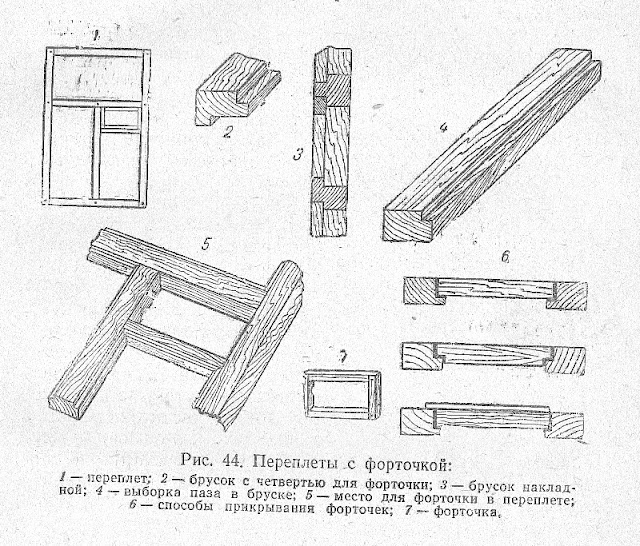

Рис. 44. Переплеты с форточкой.
1 — перепглет; 2 — брусок с четвертью для форточки; 5 — брусок наклад-нон; 4 —
выборка паза в бруске; 5 — место для форточки в переплете; 6 — способы
прикрывания форточек; 7 - форточка.
Техника и порядок изготовления переплетов остаются такими же. Сначала заготовляют материал, строгают прямоугольные бруски, проводят риски, запиливают шипы и проушины, выполняя их вместе с гнездами. Затем выбирают фальцы и калевки. После этого производят сборку створок и фрамуг, сначала насухо с проверкой, подрезкой и зачисткой, а затем на клею. После сушки производят пристрожку и исправление.
Необходимо особо указать, что при изготовлении створок их высоту делают на 10 — 15 мм больше, чем данные в чертеже. Кроме того, одна створка делается на такую же величину шире. Эти припуски нужны для выборки четвертей притвора между створками и створками фрамугой. Часто для этой цели увеличивают высоту фрамуги.
Притворы створок и фрамуги выполняют при помощи зензубеля, предварительно закрепив створку или фрамугу в боковой коробке верстака.
Чтобы легче было открывать и плотнее закрывать переплеты, в наружных кромках боковых и средних створок, а также в форточках делают скосы.
Выполнив притворы, при» ступают к выборке паза дли крепления отлива в створках
и . фрамуге. Отлив закрепляют на клею и дополнительно на шурупах или гвоздях.
Концы отлива у фрамуги прямые, а на створках по краям срезаются на ус под
углом 45° а в притворе — под углом 60°. Нащельники крепят при помощи гвоздей
или шурупов.
Рис 45. Створный переплет и четверти притвор.
Створный переплет с деталями и притвором показан на рисунке 45. Наружные
кромки обвязок пристругивают во время пригонки переплетов на место, т. е. в
коробку.
