Основные столярные соединения

Основные столярные соединения

Соединение брусков по длин е. Бруски по длине сращива­ются одним из способов, приведен­ных на рис. 46.

Соединение брусков под углом в столярном деле осущест­вляется посредством шиповых соеди­нений, когда шип одной детали плот­но входит в соответствующее гнездо или проушку другой детали (рис. 47, 48), как правило, на клею. Размеры шипа по отношению к размерам бруска даны на рис. 49.

Угловые ящичные соеди­нения выполняются способами, приведенными на рис. 50.

Вязка щитов под углом мо­жет быть срединная, .когда конец од­ного щита соединяется с серединой другого, и концевая, когда конец од­ного щита соединяется с концом дру­гого. Способы соединения щитов под углом приведены на рис. 51.

Рис. 46. Соединения брусков по длине; а — впритык, б— на yc в — в полдерева с подрезкой, г __ шипом в торцовый паз, — шипом в ласточкин хвост, е, ж, з — клиновидные, и__ на круглых вставных шипах.

Рис. 47. Концевые вязки брусков под углом: А — прямым, плоским, сквозным, одинарным и двойным шипом: а — откры­тым, б — впотемок, в — вполупотемок. Части шипа: 1 — заплечик продольный, 2 _ щечка, 3 — торец, 4 — заплечик поперечный, 5 —. гнездо, 6 — проушко. В — глухим, одинар­ным и двойным шипом- г — открытым, д — впотемок, е — вполупотемок, ж — двойным открытым. В — на ус одинар­ным и двойным шипом: а — в прирезку, и— односторонним открытым, к — открытым одинарным, л — открытым двой­ным. Г — на ус вставными шипами м — плоским сквозным^ н — плоским несквозным, о — круглым сквозным, п — круг­лым несквозным.

Таблица 74 Нормализованные размеры эле­ментов шиповых ящичных соедине­ний прямым открытым сквозным шипом, мм
Примечание: Длина шипа делается соот­ветственно толщине присоединяемой стенки з пределах нормализованных размеров.

Рис. 48. Соединения круглым вставным шипом.

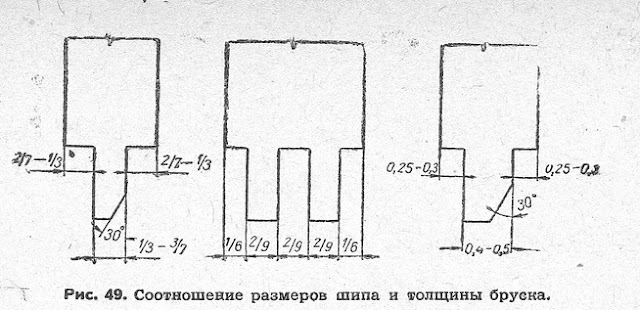

Рис, 49. Соотношение размеров шипа и толщины бруска.

Таблица 75 Нормализованные размеры элементов ящичных соединений полупотайным шипом в ласточкин хвост, мм
Примечание: Шаг шипов независимо от размеров ©стальных элементов — 26 мм. В числителе указана толщина боковой стенки, в знаменателе — толщина передней (лицевой) стенки.

Рис. 50. Ящичные соединения: а __ шипом в ласточкин хвост открытым, б — шипом в ласточкин хвост, вполупотай, в - шипом прямым, открытым, г__ шипом косым, открытым ас а е ,— шипом в ласточкин хвосф, впотай и на уе.

Рис. 51. Соединение щитов под углом: а — впритык, на встав­шую шпонку, б — на ус, на вставную шпонку, в на ус, на щелый шип, г — впритык на круглый.и плоский шип, д —. внаграт двусторонний, е — внаграт односторонний, ж — сере­динное, прямым плоским шипом, з — серединное, треуголь-шм шипом, и —серединное, прямым нёсквозным шипом.
